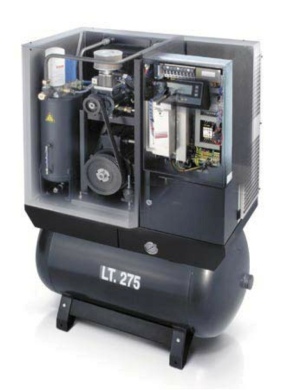

BALMA MODULO csavarkompresszor

Kíváló minőségű dugattyús és csavarkompresszorok

BALMA kompresszorok

MODULO   Műszaki adatok

MODULO.I   Változó fordulatszámmal

*  rendelhető 275 L -es tartállyal, méret: 1180 × 615 × 1645(h) vagy 500 L -es tartállyal, méret: 1960 × 615 × 1645(h)

**csak 500 L -es tartállyal rendelhető, méret: 1960 × 660 × 1800(h)

  Minden modell rendelhető 15 bar-os kivitelben is!

TriAB csavarblokk

Az ABAC fejlesztésű Balma TriAB csavarblokk sorozat, ISO9001 minőségbiztosítási rendszerben,

kizárólag a ABAC gyárban készül. A folyamat végén minden csavarblokk többórás próbaüzemen

vesz részt, csak ezután kerülhetnek szállításra, így a legmagasabb minősegi követelményeknek is

Megfelelnek.

- Az 5/6 arányú aszimetrikus rotorpár alacsonyabb energiafogyasztás

 mellett magasabb légszállítást ér el, mint a korábbi rotortíousok.

- Rotoronként 3 csapágy, tripla szimmeringek, az öntvényházban

 kialakított olajcsatornák és 2-4 század mm-es illesztés gondoskodik

 a napi 24 órás működés biztonságáról.

MC2 vezérlőegység

A gépeket többnyelvű, menürendszerű, szöveges LCD kijelzős panelen keresztül lehet vezérelni,

Programozni. A rendszer lehetőséget ad - opcionális csatolókártyával - több kompresszor össze-

hangolt vezérlésére illetve ezek távoli irányítására, felügyeletére.

Az MC2 további hasznos funkciói:

- Programozható napi és heti autómatikus üzemterv

- Rugalmasan alakítható a rendszeres karbantartások ideje

- Hibanapló és diagnosztikai funkció

Kétlépcsős légszűrés

Minden csavarkompresszor élettartalmát és üzembiztonságát befolyásolja a működés során

beszívott levegő tisztasága. A MODULO család minden tagjánál 2 lépcsősszűrőrendszer védi a gépet.

Az előszűrő panel távol tartja a szennyeződéseket és az apróbb rovarokat, így azok nem jutnak be a

gépházba, valamint a nagy felületének köszönhetően kíváló hűtőlevegő ellátást biztosít.

A csavarblokk precíz szerkezetét és a belső légrendszert további nagyhatásfokú légszűrő betét védi

az apróbb porszemcséktől.

Hozzáférhetőség

A MODULO tervezésénél a belső alkatrészek könnyű és gyors elérhetőségére is gondot fordítottak.

A rendszeresen cserélendő és ellenőrizendő egységek mind egy oldalra kerültek, így a karbantartások

egy panel eltávolításával gyorsan és egyszerűen elvégezhetők, csökkentve az állásidőket és költségeket.

Olajszűrés

Az elmúlt két évtized fejlesztéseinek Az elmúlt két évtized fejlesztéseinekszigorúbb környezetvédelmi

Előírásoknak köszönhetően a MODULO gépekbe ennek megfelelő olajszűrő és levállasztó rendszer került.

A kenőolaj tisztaságáról olajszűrő betét gondoskodik. A függőleges elrendezésű olajtartály igen hatékony

gravitációs leválasztást biztosít, míg a maradék olajtartalmat speciális szeparátor egység juttatja vissza a

rendszerbe. A folyamat végén a kilépő sűrített levegő olajtartalma nem haladja meg a 3 mg/köbméter értéket.

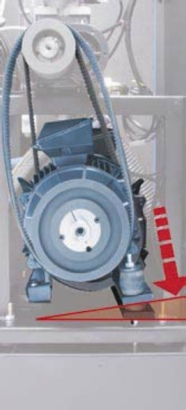

Szíjfeszítés

A helytelen ékszíjfeszesség üzemzavar vagy meghibásodás forrása lehet. A túl laza, vagy üzem közben

meglazuló meglazulóékszíj idő előtti elkopást, szakadást okozhat, a túl feszes szíj azonban a csapágyak

túlterheléséhez vezet. A MODULO sorozat újdonsága az autómatikus ékszíjfeszítő rendszer, amelynek

köszönhetően a szíjak feszessége mindig optimális lesz.

Alacsony zajszint

A mozgó alkatrészek illetve az egész erőátviteli rendszer egy közös acélszerkezeten foglalnak helyet,

amely a gép többi részéhez rugalmas rezgéselnyelőkön keresztül kapcsolódik. Ez a megoldás kiküszöböli

a nemkívánatos vibrációt és rezonanciát, továbbá a gépház burkolatát borító hangszigetelés minimálisra

csökkenti a zajszintet.

Hűtőrendszer

A kenés hatásosságát, a csavarkompresszoro élettartalmát és a meghibásodások valőszinüségét nagy

mértékben befolyásolja a gép és az olaj üzemi hőméeséklete. A gépház kialakításának köszönhető

rendkívül jó hűtést aktív hűtőventillátorral felszerelt olajlevegő hűtőegység egészíti ki, így az olajhőmérséklet

folyamatos futás vagy akár szélsőséges időjárási körülmények között is mindig optimális tartományban marad.

Levegőkezelés (MODULO.E)

A kompresszorokból kilépő sűrített levegő a helyi időjárástől függően többkevesebb nedvességet tartalmaz.

Hazánkban párás, fülledt időjárás esetén egy 7,5 kW-os gép üzemóránként kb. 1 liter vizet juttat a rendszerbe,

amely a vezetékekben és a gépekben csapódik ki. A víz összekeveredve az olajjal és a porral, a légrendszer és

a gépek minőségét rontó káros kondenzátumot képez. A MODLO.E sorozat tartalmazza a nedvesség tökéletes

eltávolításához szükséges beépített hűtveszárító egységet, amelynek pontos működését szintén a központi ve-

zérlőegység szabályozza. A kiszárított levegő további szűrésen megy keresztül, ennek során a mikron méretű

maradék szilárd és olaj részecskék is kiválasztódnak. Az összegyűlt kondenzázum rendszeres ürítését tetsző-

legesen szabályozható, központi vezérlésű automata szelep végzi.

A nedvességmentes, tisztított sűrített levegő jelentősen meghosszabbítja a teljes levegős rendszer illetve -gépek

élettartamát. Az egy helyen összegyűjtött kondenzátum veszélyes hulladék, amely így kezelhetővé válik, ezért

a hűtveszárító alkalmazása mindenképpen környezetbarát megoldás!

Frekvenciaváltó

A frekvenciaváltó az IP54 védettségű, nagyfeszültségű elektromos vezérlőszekrényben kapott helyet.

A berendezés az EU normáknak megfelelő elektromágneses zavarszűréssel felszerelt. A frekvenciaváltó

üzem közbeni véletlen nyitása esetén a vészkapcsoló azonnal leállítja a gépet. Működését, a nyomásér-

zékelőről vett adatok alapján, teljes egészében az MC2 vezérlőegység szabályozza.

Változó fordulatszámú modellek (MODULO.ESI)

Az egybeépített légtartály és az integrált hűtveszárító után a legnagyobb újdonság ebben a teljesítmény-

kategóriában a beépített frekvenciaváltó. Ennek segítségével a motor illetve a csavarblokk fordulatszáma

tág határok között változtatható, a digitális méréstechnika és a központi vezérlőegység közreműködésével

a gép mindig csak annyi levegőt termel, amennyire éppen szükség van.

A rendszer előnyei:

- A rendszernyomás nem ingadozik, mindig pontosan a beállított értéken marad

- A mindenkori kívánt rendszernyomás szabadon beállítható 6-13 bar között

- Jelentős energiamegtakaratítás érhető el, különösen az alacsony kihasználtságú periódusokban

- Fokozatos, lassú motorindítás, amely kíméli a villanymotort, és csökkenti az elektromos rendszer terhelését.

- A légszállítás 100%-25%-ig rugalmasan, fokozatmentesen és automatikusan csökkenthető ill. növelhető.

Légtartállyal vagy anélkül

A megrendelő igényei, illetve a meglévő tárolókapacitása

szerint a MODULO gépek szállíthatók kompakt kivitelben.

- légtartály nélkül

- különálló légtartállyal

- tartályra szerelt kivitelben

  (275 Liter / 0,73m3, 500 Liter / 1,30m3)
